พื้นฐานวงจรไฟฟ้า
วงจรไฟฟ้า เป็นการนำเอาสายไฟฟ้าหรือตัวนำไฟฟ้าที่เป็นเส้นทางเดินให้กระแสไฟฟ้าสามารถไหลผ่านต่อถึงกันได้นั้นเราเรียกว่า วงจรไฟฟ้า การเคลื่อนที่ของอิเล็กตรอนที่อยู่ภายในวงจรจะเริ่มจากแหล่งจ่ายไฟไปยังอุปกรณ์ไฟฟ้า ดังการแสดงการต่อวงจรไฟฟ้าเบื้องต้นโดยการต่อแบตเตอรี่ต่อเข้ากับหลอดไฟ หลอดไฟฟ้าสว่างได้เพราะว่ากระแสไฟฟ้าสามารถไหลได้ตลอดทั้งวงจรไฟฟ้าและเมื่อหลอดไฟฟ้าดับก็เพราะว่ากระแสไฟฟ้าไม่สามารถไหลได้ตลอดทั้งวงจร เนื่องจากสวิตซ์เปิดวงจรไฟฟ้าอยู่นั่นเอง
แสดงวงจรไฟฟ้าเบื้องต้น มีส่วนประกอบหลัก 3 ส่วน ส่วนประกอบหลักแต่ละส่วนมีหน้าที่การทำงานดังนี้
1. แหล่งจ่ายไฟฟ้า เป็นแหล่งจ่ายแรงดันและกระแสให้กับอุปกรณ์ที่ใช้พลังงานไฟฟ้าโดยแหล่งจ่ายไฟฟ้าสามารถนำมาได้จากหลายแหล่งกำเนิด เช่น จากปฏิกิริยาเคมี จากขดลวดตัดสนามแม่เหล็ก และจากแสงสว่าง เป็นต้น บอกหน่วยการวัดเป็นโวลต์ (Volt) หรือ V
2. โหลดหรืออุปกรณ์ไฟฟ้า เป็นอุปกรณ์ต่างๆ ที่ใช้ไฟฟ้าในการทำงาน โหลดจะทำหน้าที่เปลี่ยนพลังงานไฟฟ้าให้เป็นพลังงานรูปอื่นๆ เช่น เสียง แสง ความร้อน ความเย็น และการสั่นสะเทือน เป็นต้น โหลดเป็นคำกล่าวโดยรวงมถึงอุปกรณ์ไฟฟ้าทุกชนิดอะไรก็ได้ เช่น ตู้เย็น พัดลม เครื่องซักผ้า โทรทัศน์ วิทยุ และเครื่องปรับอากาศ เป็นต้น โหลดแต่ละชนิดจะใชัพลังงานไฟฟ้าไม่เท่ากัน ซึ่งแสดงด้วยค่าแรงดัน กระแส และกำลังไฟฟ้า
3. สายไฟต่อวงจร เป็นสายตัวนำหรือสายไฟฟ้า ใช้เชื่อมต่อวงจรให้ต่อถึงกันแบบครบรอบ ทำให้แหล่งจ่ายแรงดันต่อถึงโหลดเกิดกระแสไหลผ่านวงจร จากแหล่งจ่ายไม่โหลดและกลับมาครบรอบที่แหล่งจ่ายอีกครั้ง สายไฟฟ้าที่ใช้ต่อวงจรทำด้วยทองแดงมีฉนวนหุ้มโดยรอบเพื่อให้เกิดความปลอดภัยในการใช้งาน
6.2 แบบวงจรไฟฟ้า
ส่วนสำคัญของวงจรไฟฟ้าคือการต่อโหลดใช้งาน โหลดที่นำมาต่อใช้งานในวงจรไฟฟ้าสามารถต่อได้เป็น 3 แบบด้วยกัน ได้แก่ วงจรำฟฟ้าแบบอนุกรม (Series Electrical Circuit) วงจรไฟฟ้าแบบขนาน (Parallel Electrical Circuit) และวงจรไฟฟ้าแบบผสม (Series - Parallel Electrical Circuit)
6.2.1 วงจรไฟฟ้าแบบอนุกรม
จรอนุกรมหมายถึง การนำเอาอุปกรณ์ทางไฟฟ้ามาต่อกันในลักษณะที่ปลายด้านหนึ่งของอุปกรณ์ตัวที่ 1 ต่อเข้ากับอุปกรณ์ตัวที่ 2 จากนั้นนำปลายที่เหลือของอุปกรณ์ตัวที่ 2 ไปต่อกับอุปกรณ์ตัวที่ 3 และจะต่อลักษณะนี้ไปเรื่อยๆ ซึ่งการต่อแบบนี้จะทำให้กระแสไฟฟ้าไหลไปในทิศทางเดียวกระแสไฟฟ้าภายในวงจรอนุกรมจะมีค่าเท่ากันทุกๆจุด ค่าความต้านทานรวมของวงจรอนุกรมนั้นคือการนำเอาค่าความต้านทานทั้งหมดนำมารวมกันส่วนแรงดันไฟฟ้าในวงจรอนุกรมนั้นแรงดันจะปรากฎคร่อมตัวต้านทานทุกตัวที่จะมีกระแสไฟฟ้าไหลผ่านซึ่งแรงดันไฟฟ้าที่เกิดขึ้นจะมีค่าไม่เท่ากันโดยสามารถคำนวนหาได้จากกฎของโอห์ม
6.2.2 วงจรไฟฟ้าแบบขนาน
วงจรที่เกิดจากการต่ออุปกรณ์ไฟฟ้าตั้งแต่ 2 ตัวขึ้นไปให้ขนานกับแหล่งจ่ายไฟมีผลทำให้ค่าของแรงดันไฟฟ้าที่ตกคร่อมอุปกรณ์ไฟฟ้าแต่ละตัวมีค่าเท่ากัน ส่วนทิศทางการไหลของกระแสไฟฟ้าจะมีตั้งแต่ 2 ทิศทางขึ้นไปตามลักษณะของสาขาของวงจรส่วนค่าความต้านทานรวมภายในวงจรขนานจะมีค่าเท่ากับผลรวมของส่วนกลับของค่าความต้านทานทุกตัวรวมกัน ซึ่งค่าความต้านทานรวมภายในวงจรไฟฟ้าแบบขนานจะมีค่าน้อยกว่าค่าความต้านทานภายในสาขาที่มีค่าน้อยที่สุดเสมอ และค่าแรงดันที่ตกคร่อมความต้านทานไฟฟ้าแต่ละตัวจะมีค่าเท่ากับแรงเคลื่อนของแหล่งจ่าย
6.2.3 วงจรไฟฟ้าแบบผสม

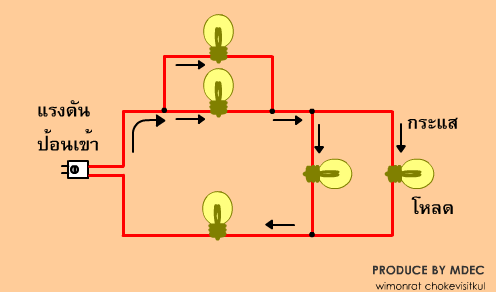

เป็นการต่อวงจรไฟฟ้าโดยการต่อรวมกันระหว่างวงจรไฟฟ้าแบบอนุกรมกับวงจรไฟฟ้าแบบขนาน ภายในวงจรโหลดบางตัวต่อวงจรแบบอนุกรม และโหลดบางตัวต่อวงจรแบบขนาน การต่อวงจรไม่มีมาตรฐานตายตัว เปลี่ยนแปลงไปตามลักษณะการต่อวงจรตามต้องการ การวิเคราะห์แก้ปัญหาของวงจรผสม ต้องอาศัยหลักการทำงานตลอดจนอาศัยคุณสมบัติของวงจรไฟฟ้าทั้งแบบอนุกรมและแบบขนาน ลักษณะการต่อวงจรไฟฟ้าแบบผสม
6.3 การต่อเซลล์ไฟฟ้า
เซลล์ไฟฟ้าที่ถูกสร้างขึ้นมาในรูปแบตเตอรี่ ถ่านไฟฉาย หรือแหล่งจ่ายไฟต่างๆ แต่ละเซลล์ไฟฟ้าสามารถผลิตแรงดันออกมาได้ต่ำ เซลล์ไฟฟ้าบางชนิดมีแรงดันเพียง 1.2V, 1.5V , 6V , 9V , 12V และ 24V เป็นต้น การนำเซลล์ไฟฟ้าไปใช้งานบางครั้งต้องการแรงดันมากขึ้น จึงจำเป็นต้องต่อเซลล์ไฟฟ้าเข้าด้วยกัน เพื่อให้ได้แรงดัน กระแส และกำลังไฟฟ้าเพิ่มขึ้นตามต้องการ รูปและสัญลักษณ์ของเซลล์ไฟฟ้า แสดงดังรูป
